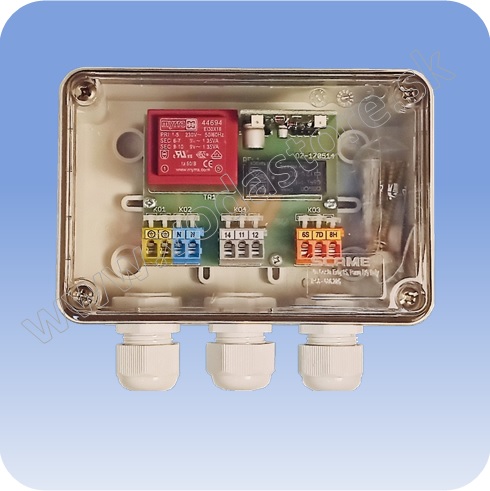

Hladinové relé EZH 12V automatik IP54- model 116
Hladinové relé EZH 12V automatik IP54- model 116 je zariadenie na presnú kontrolu výšky hladiny vodivých kvapalín cez hladinové elektródové sondy. Model 116 disponuje spínacím kontaktom pre trvalý prúd 12A Pokračovať
Hladinové relé EZH 12V automatik IP54- model 116 je zariadenie na presnú kontrolu výšky hladiny vodivých kvapalín cez hladinové i tlakové elektródové sondy. Možné využitie na ochranu čerpadla pred chodom na sucho, alebo ako systém pre udržiavanie konštantnej úrovne výšky hladiny v zásobníkoch vody, či na výstražné hlásenie pri zaplavení, alebo priame vypnutie napájania čerpadla.
· Jednofázové napájanie 240Vac 50/60Hz
· Prevádzkový príkon 2,7 VA
· 3 vstupy pre jednopólové sondy (COM-MIN-MAX)
· Citlivosť vstupu 0-20kΩ
Maximálna dĺžka kábla ku sondám - 500m
· Indikácia stavu relé cez kontrolky LED (zopnuté, vypnuté)
· Meranie vodivosti pomocou striedavého napätia 9V chráni meracie sondy pred eróziou - dlhá životnosť
· model 116 obsahuje 1 sadu prepínacích výstupných kontaktov pod napätím s možnosťou výstupu NO/NC
· Maximálny spínaný prúd cez kontakty 1 x 16A AC
· ABS box, IP54 (rozmery š x v x d 125x60x110 mm)
· Teplota okolia: -5 / + 40 ° C
· Relatívna vlhkosť 50% pri 40 ° C (nekondenzujúca)
| Šírka | 125 |
| Výška | 60 |
| Hĺbka | 110 (vrátane vývodiek) |
| Napájacie napätie | 230V |
| Starostlivosť | inštalácia do suchého prostredia |
| Teplota okolitého prostredia | 40°C max. |
| Menovitý. prúd I | 12A |
| Krytie | IP20 |
| Analógové vstupy | hladinové sondy |
Dobry den, potreboval by som rele, ktore by mi pri detekcii vody v sachte dokazala vypnut cepadlo, problem je,ze mozem pouzit iba jednu sondu / zdetekuje vodu / a odpoji napajanie cerpadla na trvalo - vyzaduje si moze zopnutie tlacitkom. Mate nieco take ?
Zdravím pán Molnár.
Akékoľvek hladinové relé musí mať na vstupe vždy minimálne 2 kontakty, logická podmienka uzavretého elektrického obvodu.. Aj EZH sa dá zapojiť na 2 kontakty, ale funkciu trvalej blokácie s resetom už musí elektrikár riešiť cez ďalšie pomocné relé, alebo multifunkčné relé a tlačidlo. Čiže musí vytvoriť funkčný obvod podľa Vášho zadania. Takéto kompletné zariadenie zatiaľ nemáme v našej ponuke.

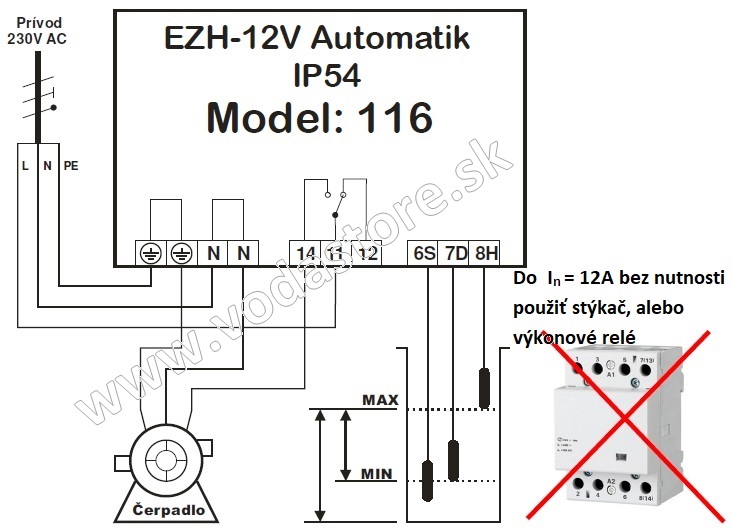

Prosím Vás o typ a datasheet - tlakové elektródové sondy pre Hladinové relé EZH + schému zapojenia
Ďakujem
Dobrý deň. Sondy treba objednať zvlášť, alebo sú pribalené?
Ďakujem
Dobrý deň pán Peter.
Sondy sa objednávajú samostatne.
